超声波清洗机发生器的原理分析

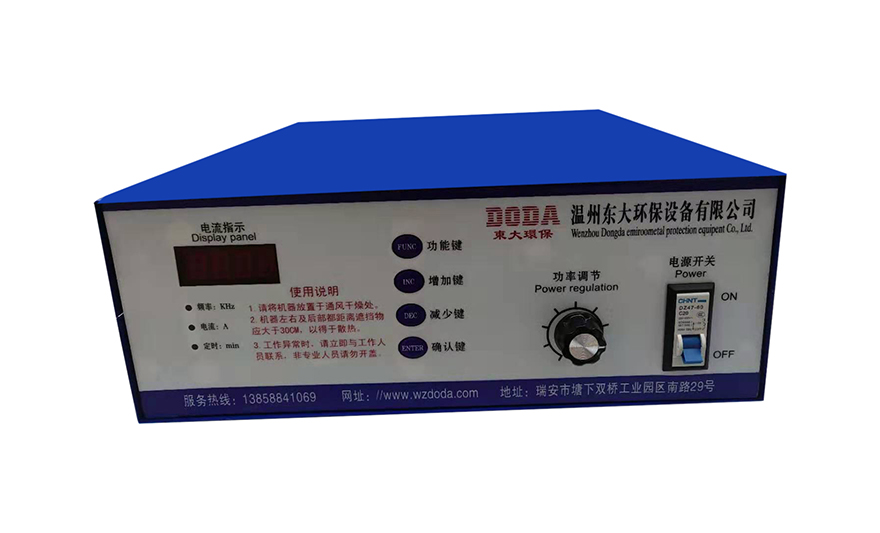

    超声波发生器，是一种将市电转换为换能器相应的高频交流电以驱动换能器进行工作的设备，是大功率超声波系统的一重要构成部分，也可将其称为电子箱、超声波驱动电源、超声波控制器。虽说超声波发生器也可将其称为超声波驱动电源，但实际上，超声波发生器只是超声波驱动电源的一部分。超声波电源按激励方式的不同可分为自激式和它激式，而超声波发生器指的就是它激式超声波电源。

    由于它激式振荡电路在输出功率方面较自激式高出10%以上，因此目前大多数均采用的超声波发生器作为驱动电源。超声波发生器的输入是一个固定频率的信号，该信号波形不定，可正弦、可脉冲，但其频率固定为换能器的频率，一般为20、25、28、33、40、60KHz等。经由超声波发生器的内部转换，其输出为功率信号、频率跟踪信号等。



    由于随输入信号的变化，输出信号呈现出不稳定的状态，因此在部分超声波发生器内部还含有反馈部分，其反馈作用主要体现在两个方面。一方面，输入信号的变化导致输出功率的不稳定，使得换能器机械振动不规律，造成清洗效果不佳等后果，加入反馈部分后，功率反馈信号对输出功率进行调节，使得其不随输入信号的变化而变化，呈现出稳定的状态，换能器进行规律的机械振动使得清洗效果变好。另一方面，换能器频率处于谐振频率点时效率最高，但在实际情况中，由于各种原因无法使得其始终工作在最佳状态下，因此反馈部分发挥其作用，提供频率跟踪信号，控制信号发生器发出的信号始终在换能器的谐振点处，使其一直工作于最佳状态下。
